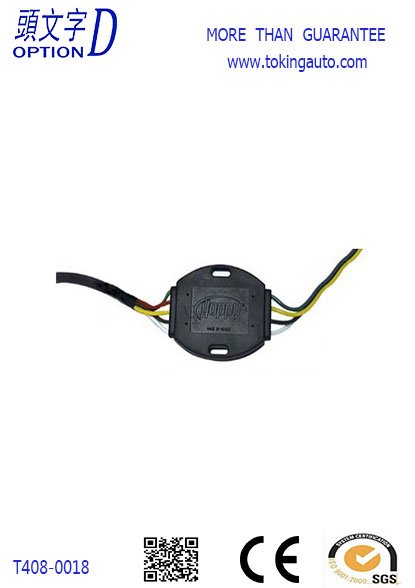

Convertidor ligero de la cola

RESTRICCIONES: Antes de instalar cualquier convertidor, repasar el manual del propietario de vehículo tan bien como cualquier información proporcionada el producto o enumerada en la guía de la selección del producto. Muchos vehículos tienen sistemas electrónicos muy sofisticados que podrían ser dañados si se no hacen caso las restricciones.
Para 7 aplicaciones del acoplado del alambre, recomendamos la compra de un convertidor de potencia de Hopkins® para la protección adicional y la potencia adicional.
Uso en los vehículos con las señales de vuelta ambarinas o independientes del bulbo.
1.Choose una localización de la instalación en la parte posterior del tronco del vehículo o del interior donde el convertidor será protegido. Evitar el dispositivo de escape, los amortiguadores de choque y el tren del mecanismo impulsor.
2.Match el alambre lateral del color del “coche” en el convertidor con el MISMO alambre de la FUNCIÓN en el vehículo de la remolque.
3.Attach los alambres restantes etiquetados “cara del acoplado” en el convertidor a un conector de la cara del vehículo de la opción.
4.Plug en el acoplado. Tener acoplado en bola al controlar el sistema de iluminación para saber si hay la operación apropiada.
NOTA:
Un interruptor intermitente resistente puede ser necesario eliminar contellear rápido.
NO EXCEDER 2.1 AMPERIOS POR LA SALIDA DE LA PARADA/DE LA VUELTA (EQUIVALENTE DE UN BULBO DE LA PARADA/DE LA VUELTA DEL ACOPLADO).
LAS APLICACIONES DE MÁS DE 2.1 AMPERIOS REQUIEREN UN CONVERTIDOR DE POTENCIA.
IDENTIFICACIÓN DEL CABLEADO
FRENO DEL ROJO DE LA TIERRA DEL BLANCO ....... ...........
AMARILLO DE GIRO A LA DERECHA DEL VERDE ......….IZQUIERDO
DAR VUELTA AL PARQUE/A LA COLA DEL MARRÓN .....
NOTA:
Localizar los alambres y la localización del contacto por la función solamente. La codificación policromática no es estándar entre todos los fabricantes
